Allen & Heath Xone:24 et Xone:24C - comment brancher, régler et utiliser ces consoles DJ ?

Étape 1 : installer la console proprement

Préparer l’espace de travail

Avant de brancher la moindre source, commence par placer la console sur une surface stable. Cela semble basique, mais une table mal posée, un câble tendu ou une alimentation coincée derrière un meuble peuvent vite devenir pénibles en plein set. Garde aussi un accès clair à l’arrière de la console. Les Xone:24 et Xone:24C sont compactes, mais leur connectique mérite un peu d’espace.

Pense également à ton geste DJ. Les faders doivent tomber naturellement sous la main. Le filtre doit rester accessible. Le casque doit pouvoir être branché sans tirer sur le câble. Une console bien placée, c’est déjà moins de micro-problèmes pendant le mix. Le setup ne doit pas ressembler à une pieuvre stressée sous caféine.

Respecter le bon ordre d’allumage

L’ordre d’allumage évite les bruits parasites dans les enceintes et protège ton système de diffusion. Commence par baisser ou éteindre tes enceintes actives, ton ampli ou ta sono. Allume ensuite tes sources, puis la console, puis la diffusion. À l’extinction, fais l’inverse : baisse ou coupe d’abord la diffusion, puis éteins la console et les sources.

Allen & Heath recommande de baisser les amplis et enceintes actives avant d’allumer ou d’éteindre la console, afin d’éviter les transitoires de mise sous tension dans le système audio. C’est une habitude simple, mais très utile en home studio, en régie mobile ou sur une petite installation événementielle.

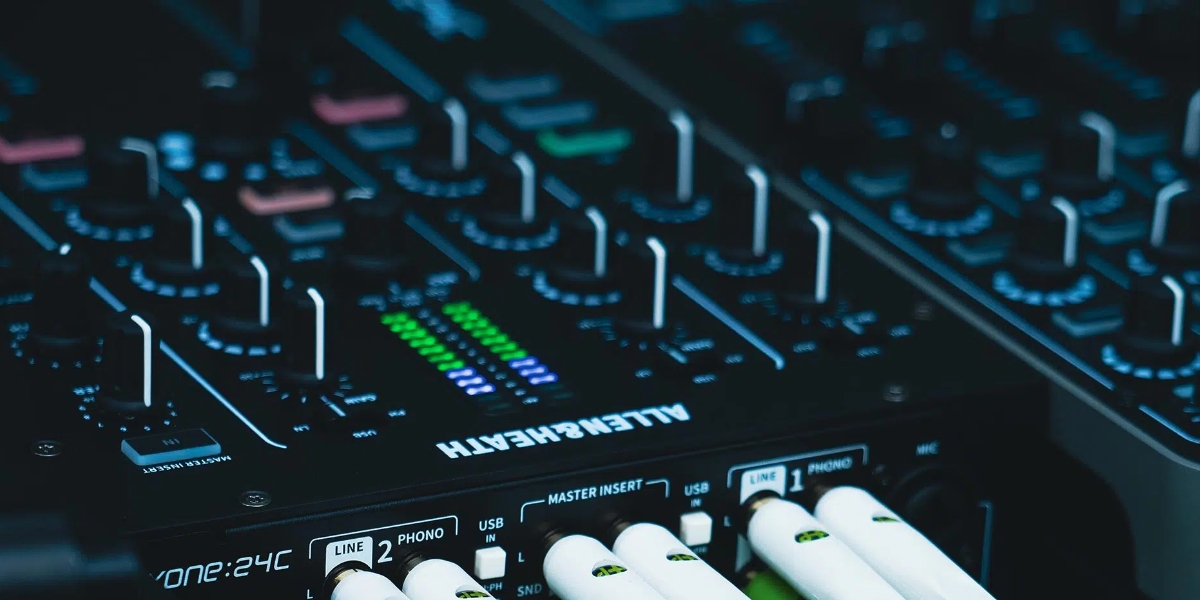

Étape 2 : brancher des platines vinyles sur les entrées PHONO

Utiliser les bonnes entrées

Une platine vinyle avec cellule magnétique se branche sur une entrée PHONO. Sur la Xone:24 comme sur la Xone:24C, tu peux utiliser les entrées RCA PHONO des canaux principaux. Relie aussi le fil de masse de chaque platine à la borne de masse de la console. Ce petit câble discret évite souvent un ronflement sourd, ce fameux “bzzzz” qui débarque toujours quand le public commence à entrer.

Ensuite, place le sélecteur du canal sur PHONO. Lance un disque, règle le gain, puis vérifie le niveau au casque et sur les vumètres. Ne compense pas un mauvais branchement avec le gain. Si le son est trop fort, saturé ou étrangement agressif, vérifie d’abord que la source est bien au bon endroit.

Ne jamais confondre PHONO et LINE

Une entrée PHONO n’est pas une simple entrée RCA. Elle est conçue pour recevoir le signal faible d’une cellule vinyle et lui appliquer une correction RIAA. Si tu branches un lecteur CDJ, une boîte à rythmes ou une sortie ligne dans PHONO, tu risques d’obtenir un signal beaucoup trop fort et très déformé. Allen & Heath précise qu’une source ligne connectée à une entrée PHONO peut surcharger le préampli et provoquer une distorsion importante.

À l’inverse, une platine vinyle branchée dans LINE semblera faible, maigre et déséquilibrée si elle n’a pas de préampli intégré. En résumé : platine vinyle classique dans PHONO, lecteur média ou machine dans LINE.

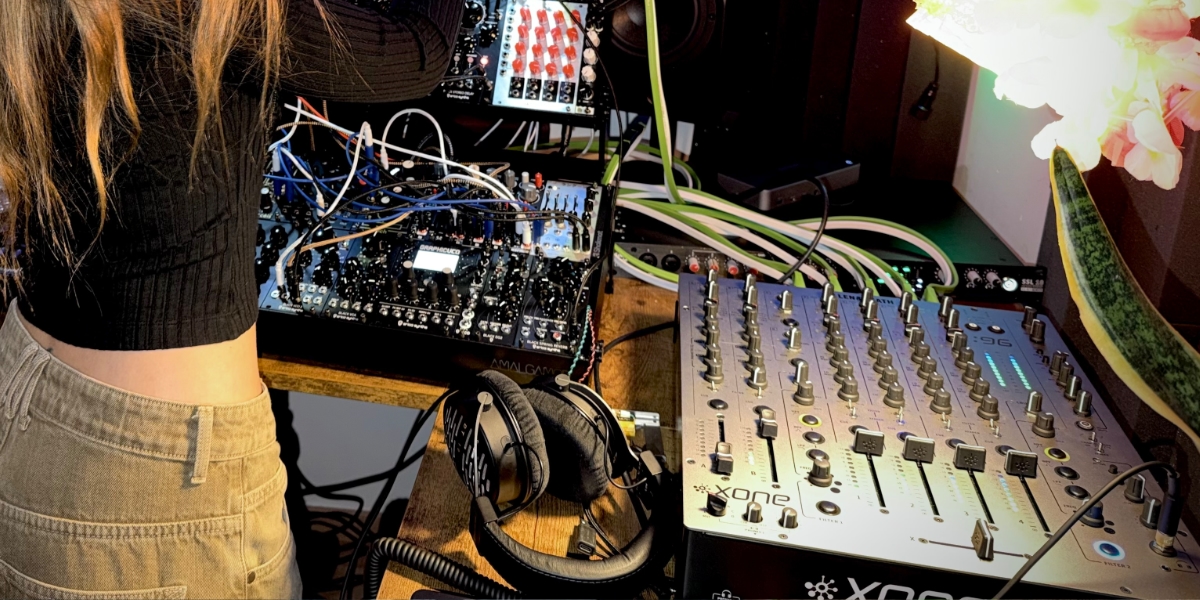

Étape 3 : brancher des lecteurs CDJ, lecteurs médias ou machines sur LINE

Les sources ligne : CDJ, media players, samplers, groovebox

Les entrées LINE accueillent les sources déjà amplifiées au niveau ligne. C’est le cas des CDJ, lecteurs médias, contrôleurs autonomes, samplers, boîtes à rythmes, groovebox ou sorties audio d’une interface externe. Branche chaque source en RCA sur l’entrée LINE du canal voulu, puis sélectionne LINE sur le canal.

Le réglage se fait ensuite au gain. Lance un passage fort du morceau ou du pattern, monte progressivement le niveau, puis garde une réserve. Une console DJ n’est pas un concours de LED rouges. Si le signal entre déjà trop fort, l’EQ et le filtre travailleront moins proprement.

Choisir des câbles fiables

Sur une console compacte, les câbles RCA restent souvent très sollicités. Évite les câbles trop fins, très anciens ou fournis avec du matériel domestique basique. Ils peuvent créer des faux contacts, du bruit ou des pertes de signal. Allen & Heath et SonoVente.com conseillent d’éviter les câbles de faible qualité pour préserver le chemin du signal et la fiabilité en utilisation. Les câbles série NEO de la marque japonaise Oyaide sont d'excellentes références que nous recommandons.

En prestation, pense aussi à garder une paire de câbles de secours. Un câble RCA fatigué a le sens du théâtre : il attend souvent le début du set pour annoncer sa démission.

Étape 4 : utiliser le canal A pour un micro ou une source auxiliaire

Un canal pratique, mais pas une troisième voie complète

Les Xone:24 et Xone:24C sont des consoles 2+1 canaux. Les deux canaux principaux servent au mix DJ. Le canal A offre une entrée supplémentaire pour un micro, une source auxiliaire ou une source ponctuelle. Il peut servir à faire une annonce, brancher un smartphone, lancer une ambiance, intégrer un sampler simple ou garder une solution de secours.

Il ne faut pas le confondre avec une troisième voie DJ complète. Si tu as besoin de mixer régulièrement trois ou quatre sources avec faders dédiés, EQ complet et pré-écoute très souple, une console plus large sera mieux adaptée. En revanche, pour une régie compacte, ce canal A apporte une vraie sécurité.

Garder le niveau sous contrôle

Le canal auxiliaire doit rester maîtrisé. Un micro trop fort, un smartphone à fond ou une source mal réglée peut vite déséquilibrer le mix. Commence toujours bas, puis monte progressivement. Si tu utilises un micro, surveille aussi la proximité avec les enceintes pour éviter les larsens.

En soirée, ce canal peut être très utile pour parler au public, lancer une playlist d’attente ou connecter une source rapide. Mais il doit rester dans son rôle : un complément, pas un fourre-tout sonore.

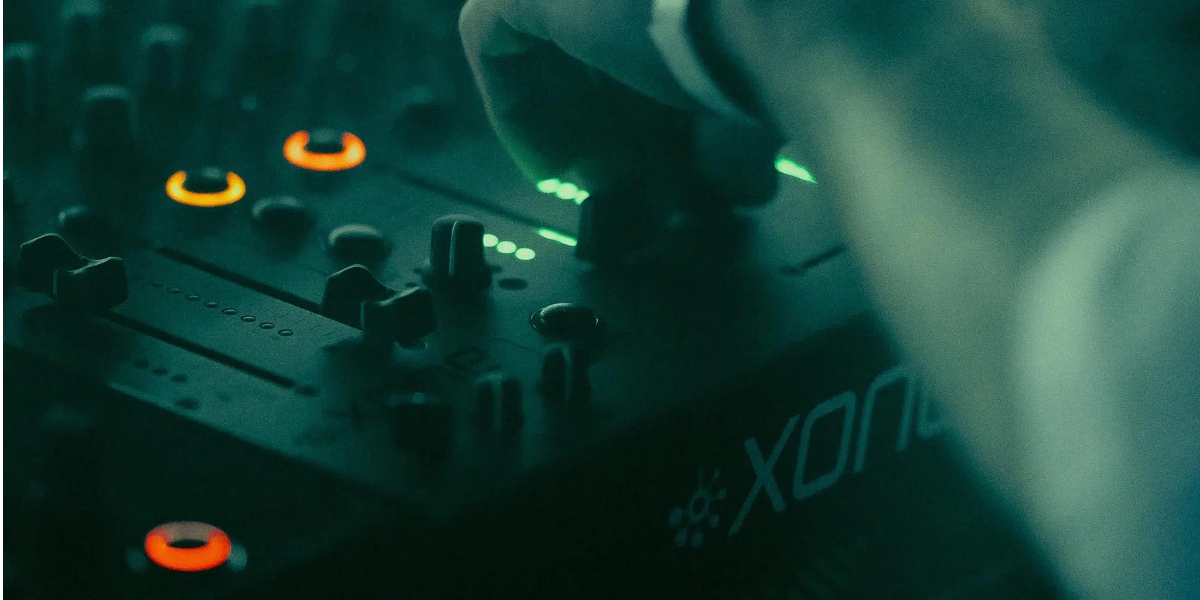

Étape 5 : régler les gains sans mixer dans le rouge

Le gain staging avant tout

Le réglage des gains est l’une des étapes les plus importantes. Lance un passage représentatif du morceau, idéalement un moment avec kick, basse et éléments forts. Monte le gain du canal jusqu’à obtenir un niveau solide, mais sans saturation. Laisse de la marge, surtout si tu vas superposer deux morceaux.

Une Xone répond bien quand le signal est propre. Si tu pousses trop l’entrée, la console ne va pas “rendre le son plus pro”. Elle va surtout transmettre un signal trop dense, moins respirant, avec une marge réduite pour l’EQ et le filtre. En clair : le rouge n’est pas une couleur de performance, c’est une alarme miniature.

Surveiller l’addition des sources

Un morceau seul peut sembler bien réglé. Deux morceaux ensemble peuvent faire monter le niveau global. C’est particulièrement vrai si les deux basses jouent en même temps. Pendant une transition, surveille donc les vumètres et ajuste avec les faders, les gains ou l’EQ.

Évite aussi de corriger uniquement au master. Le master règle le niveau envoyé au système. Il ne remplace pas un bon équilibre entre les canaux. Un mix propre commence canal par canal.

Étape 6 : travailler l’EQ isolateur 3 bandes

Utiliser l’EQ comme un outil de mix

Les Xone:24 et Xone:24C disposent d’un EQ isolateur 3 bandes. Il permet de travailler les basses, les médiums et les aigus de chaque canal. Son rôle n’est pas seulement de corriger un morceau trop brillant ou trop chargé. Il sert aussi à construire les transitions.

Les basses demandent une attention particulière. Deux kicks ou deux lignes de basse pleines en même temps peuvent vite saturer le bas du spectre. Les médiums portent souvent les voix, les synthés, les leads et une partie des percussions. Les aigus contiennent les hi-hats, les cymbales, l’air du mix, mais aussi certains bruits de surface sur vinyle.

Retirer avant d’ajouter

Une bonne transition ne consiste pas toujours à empiler. Souvent, il faut retirer une zone du morceau A pour laisser entrer le morceau B. Tu peux couper progressivement les graves du morceau sortant, calmer les médiums d’un titre trop chargé, ou réduire les aigus pour éviter une accumulation de hi-hats.

Cette logique fonctionne particulièrement bien en house, techno, minimal et électro. Elle permet de garder le groove tout en préparant le changement d’énergie. L’EQ devient alors un outil de circulation : chaque morceau trouve sa place, au lieu de se battre pour occuper toute la pièce.

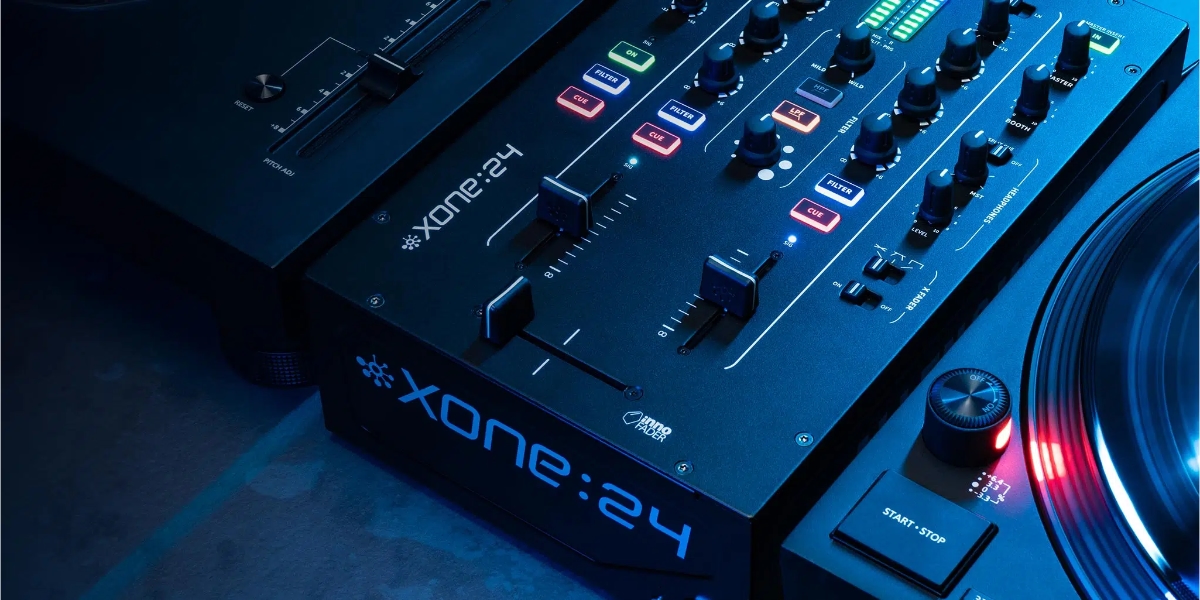

Étape 7 : utiliser le filtre Xone:VCF avec finesse

Comprendre le rôle du filtre

Le filtre Xone:VCF fait partie de l’identité des consoles Allen & Heath. Sur les Xone:24 et Xone:24C, il permet de sculpter le signal avec un comportement musical. Tu peux utiliser le passe-haut pour retirer progressivement les graves, ou le passe-bas pour adoucir un morceau en fermant les aigus et une partie du haut du spectre.

Allen & Heath décrit la Xone:24C avec un filtre Xone:VCF proposant des modes passe-bas et passe-haut, un balayage de fréquence et un contrôle de résonance Mild-to-Wild. L’intérêt n’est pas seulement de créer un effet visible. Le filtre permet surtout de gérer l’espace entre deux morceaux.

Doser la résonance

La résonance donne du caractère au filtre. Mais trop de résonance peut rendre le signal agressif, surtout sur un système puissant. Commence donc avec un réglage modéré, puis ajuste selon le morceau, la salle et le niveau de diffusion.

Un bon usage consiste à filtrer légèrement le morceau entrant, puis à relâcher progressivement le filtre quand il prend sa place dans le mix. Tu peux aussi utiliser le filtre pour sortir un morceau sans couper brutalement le fader. Le geste doit rester fluide.

Étape 8 : intégrer un effet externe avec le Master Insert

À quoi sert le Master Insert ?

Le Master Insert permet de placer un appareil externe dans le trajet du master. Tu peux y connecter un effet, un processeur de dynamique, un égaliseur graphique ou un traitement externe. Sur les guides Xone:24 et Xone:24C, l’entrée de l’appareil externe se connecte à MASTER INSERT SND, puis que sa sortie revient vers MASTER INSERT RTN. Le bouton MASTER INSERT IN permet ensuite d’insérer ce traitement dans le trajet audio.

Cette fonction est utile si tu veux ajouter un delay, une reverb, un processeur externe ou un traitement global. Elle permet de personnaliser le setup sans transformer la console en usine à gaz.

Vérifier le signal avant de jouer

Un insert mal configuré peut couper le son, saturer le master ou créer un niveau déséquilibré. Avant un set, teste donc l’effet avec un morceau en lecture. Active l’insert, vérifie le niveau d’entrée de l’appareil externe, puis vérifie le niveau de retour. Désactive l’insert si l’appareil n’est pas utilisé.

Le point important est simple : le Master Insert agit sur le trajet principal. Ce n’est pas un petit effet posé dans un coin. Il concerne tout le mix. Il faut donc le traiter avec le même sérieux que la sortie master.

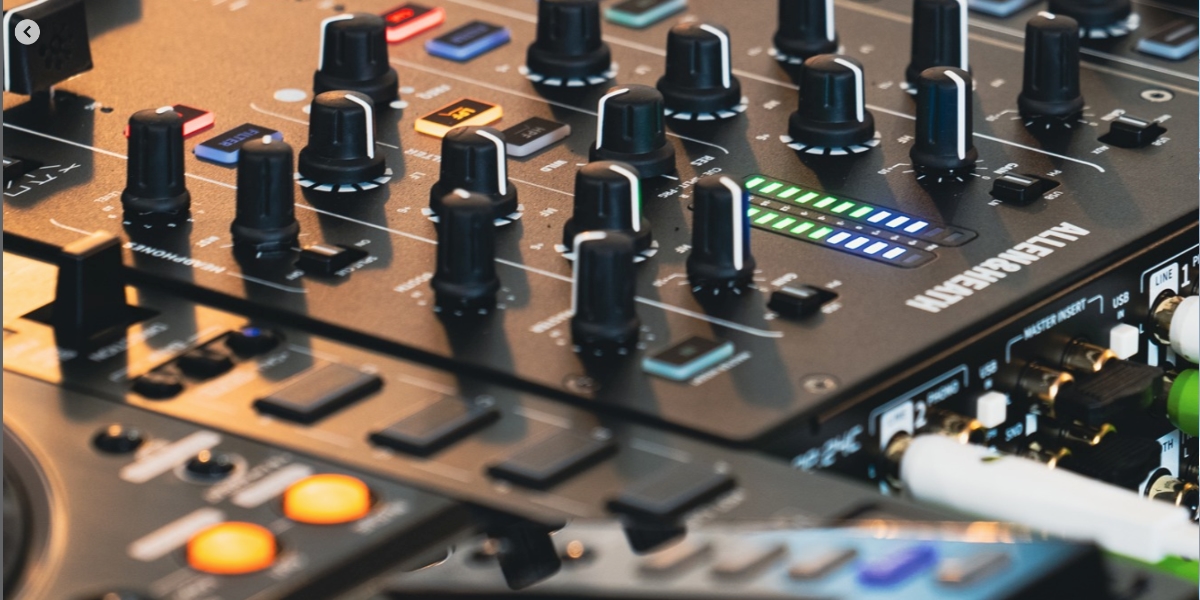

Étape 9 : connecter la Xone:24C à un ordinateur

Brancher et vérifier la reconnaissance

La Xone:24C utilise son port USB-C Host pour se connecter à l’ordinateur. Une fois branchée, vérifie que le système la reconnaît bien. Sur macOS, elle peut être vérifiée dans Configuration audio et MIDI. Sur Windows, Allen & Heath indique qu’il faut installer le driver ASIO dédié pour accéder correctement aux canaux USB de la console.

Avant de lancer un logiciel DJ ou une session d’enregistrement, prends le temps de vérifier les entrées et sorties. Sélectionne la Xone:24C comme périphérique audio. Lance un signal. Contrôle le niveau. Cela évite les mauvaises surprises au moment où tu pensais juste “faire un petit test rapide” devenu soudain une scène de dépannage.

Choisir la bonne fréquence d’échantillonnage

La Xone:24C dispose d’une interface audio USB-C 96 kHz. En pratique, choisis une fréquence cohérente avec ton usage. Pour enregistrer un mix ou streamer, 44,1 ou 48 kHz peuvent suffire selon le logiciel et la plateforme. Pour une session de production ou une intégration DAW plus précise, tu peux choisir un réglage plus élevé si ton système le supporte.

L’idée n’est pas de choisir le chiffre le plus grand par réflexe. L’idée est d’avoir un système stable, reconnu par ton logiciel, avec une latence correcte et un routing clair.

Étape 10 : comprendre les trois modes USB de la Xone:24C

Mode Streaming

Le mode Streaming sert à envoyer le mix vers un ordinateur pour l’enregistrer ou le diffuser. C’est le mode à privilégier pour une session Twitch, YouTube, podcast DJ ou captation simple. Tu gardes la console comme centre du mix, et l’ordinateur reçoit le signal audio.

Ce mode est pratique parce qu’il évite d’ajouter une interface externe pour récupérer le master. Tu peux donc préparer un setup plus compact. Avant de lancer un live, fais toujours un test court. Vérifie le niveau dans le logiciel, écoute l’enregistrement, puis ajuste. Le streaming adore révéler les saturations que tu n’avais pas vues venir.

Mode DVS Pro

Le mode DVS Pro sert aux configurations avec vinyles timecodés ou sources DVS. Le signal timecode part des platines, entre dans la console, passe vers le logiciel, puis revient vers les canaux de mix. Allen & Heath précise que la Xone:24C propose trois modes USB, dont DVS Pro, avec des routings adaptés au streaming, au contrôle DVS et à l’intégration DAW.

Ce mode concerne les DJ qui veulent garder le toucher vinyle tout en contrôlant une bibliothèque numérique. Il demande une configuration propre dans le logiciel DJ : entrées timecode, sorties audio, calibration et test des cellules.

Mode DAW

Le mode DAW s’adresse aux producteurs, performeurs et DJ hybrides. Il permet d’intégrer la console dans un logiciel de production ou de performance. Tu peux l’utiliser pour enregistrer des sources, travailler avec des pistes audio, router certains signaux ou combiner DJing et production.

Ce mode est plus technique, mais il ouvre des usages intéressants. Par exemple, tu peux préparer un live hybride avec ordinateur, sources analogiques et contrôles physiques. La Xone:24C devient alors plus qu’une console DJ compacte : elle sert aussi d’interface entre ton mix et ton environnement logiciel.

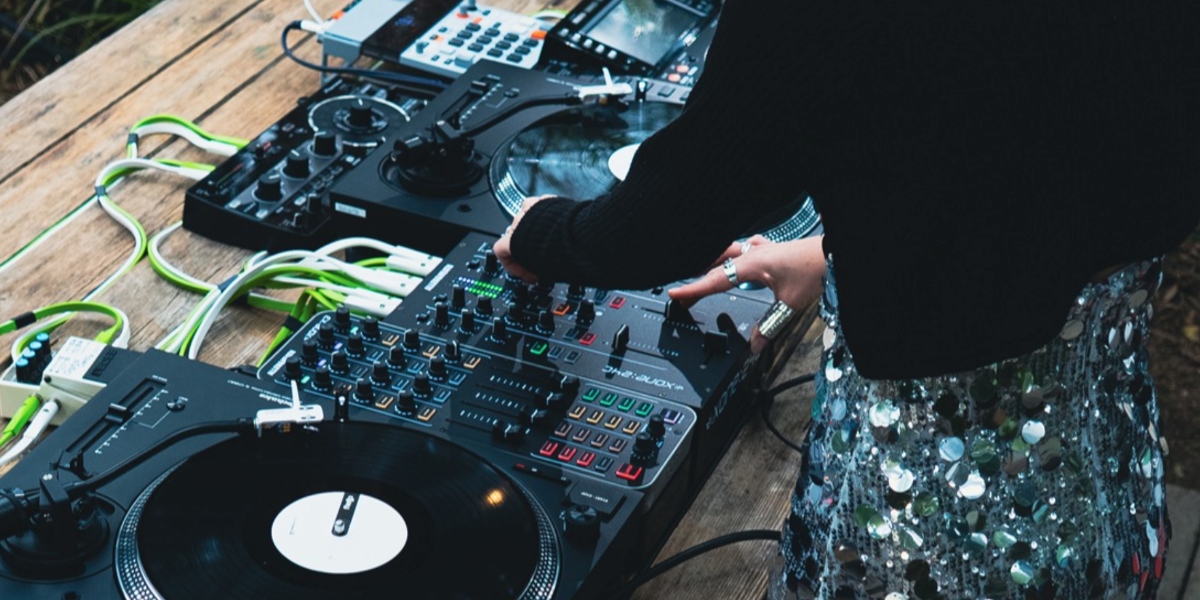

Étape 11 : préparer un setup DVS avec la Xone:24C

Brancher les platines et calibrer le logiciel

Pour un setup DVS, branche tes platines sur les entrées PHONO, relie les masses, puis sélectionne le mode USB adapté. Dans ton logiciel DJ, choisis la Xone:24C comme interface audio. Configure ensuite les entrées timecode et les sorties qui reviennent vers les canaux 1 et 2.

Prends quelques minutes pour calibrer le timecode. Vérifie que les cercles ou indicateurs du logiciel sont stables. Teste le démarrage, l’arrêt, le pitch et le scratch si tu en fais. Le DVS fonctionne très bien quand tout est propre, mais il devient capricieux si une cellule, un câble ou un réglage logiciel traîne la patte.

Prévoir les petits secours

En DVS, garde toujours des éléments de secours : câbles RCA, cellule, diamant, slipmats corrects, câble USB-C fiable. Un bug audio n’est pas toujours logiciel. Il peut venir d’un simple contact fatigué.

Avant une prestation, évite de découvrir ton routing sur place. Prépare un preset dans ton logiciel, teste-le à la maison, puis garde une configuration stable. Le DVS aime la rigueur. Il a le charme d’un vinyle, mais la mémoire administrative d’un ordinateur.

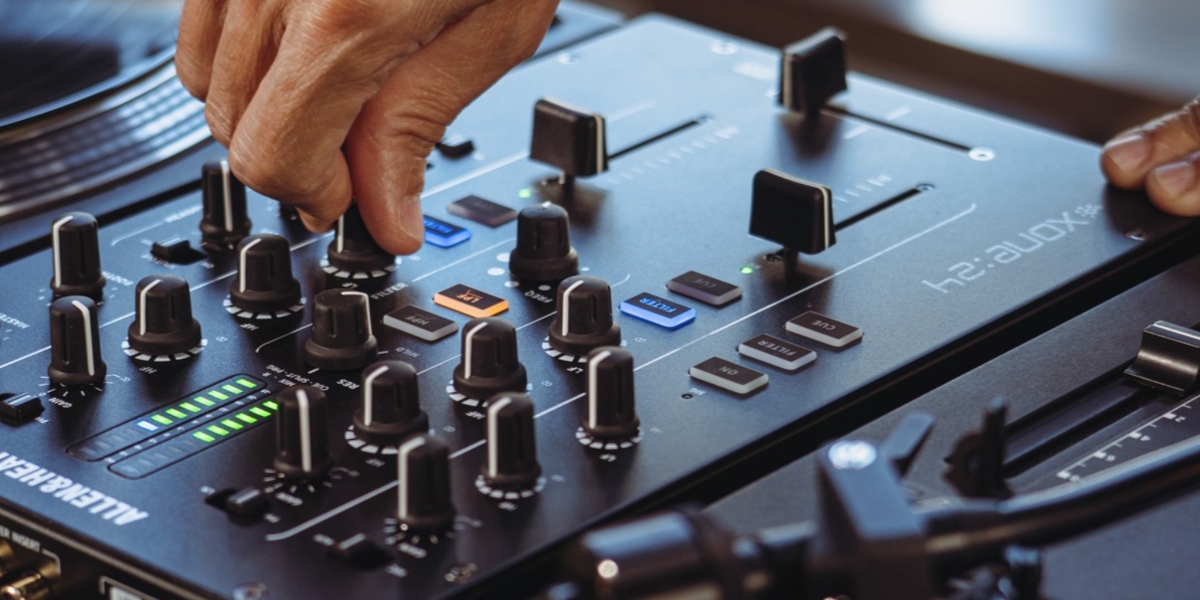

Étape 12 : enregistrer ou streamer un mix avec la Xone:24C

Envoyer le bon signal à l’ordinateur

Pour enregistrer ou streamer, sélectionne le mode Streaming, puis choisis la Xone:24C comme source audio dans ton logiciel. Cela peut être un logiciel de streaming, un enregistreur audio, une DAW ou une application de capture. Vérifie ensuite le niveau d’entrée côté ordinateur.

Le piège classique consiste à avoir un bon niveau dans la pièce, mais un signal trop fort dans le logiciel. Résultat : le mix sonne propre dans les enceintes, mais l’enregistrement sature. Fais toujours un test de 30 secondes, puis écoute-le au casque. C’est rapide, et ça évite de publier une session qui croustille pour de mauvaises raisons.

Séparer confort de cabine et niveau de diffusion

Le niveau booth ou casque sert à ton confort. Le niveau envoyé au stream doit rester propre. Ne pousse pas le master pour mieux t’entendre si le logiciel reçoit déjà assez de signal. Ajuste plutôt ton monitoring.

Pour un podcast DJ ou un live, pense aussi au format final. Les plateformes compressent parfois l’audio. Un mix trop fort en entrée peut devenir plus agressif après traitement. Garde de la marge. Ton public écoutera peut-être sur enceintes, casque, smartphone ou voiture. Un signal propre voyage mieux.

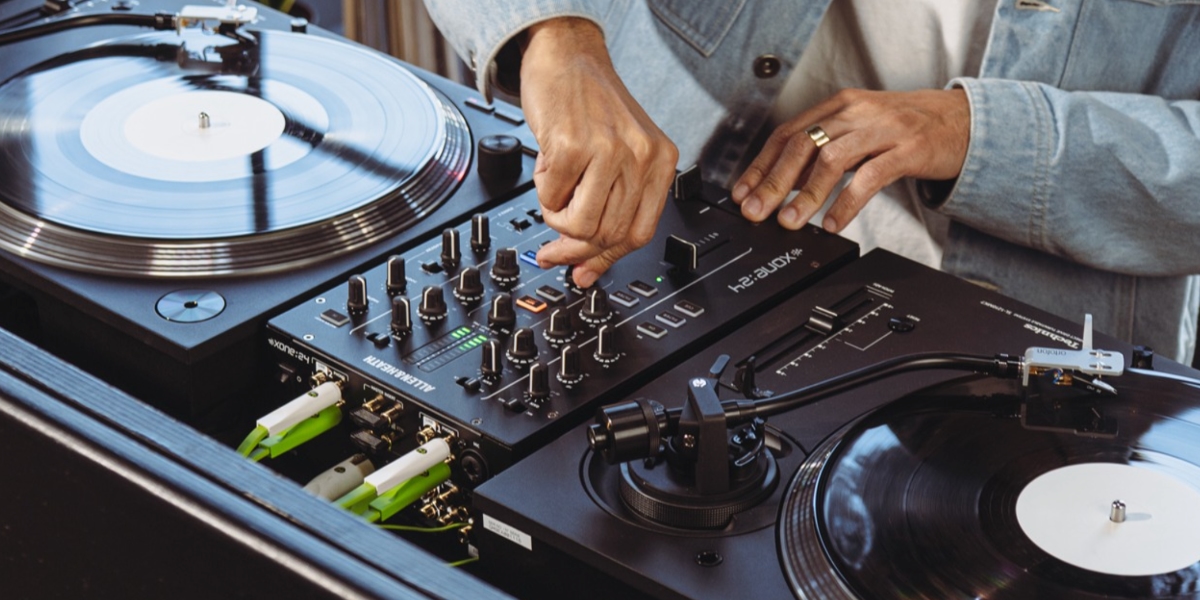

Étape 13 : utiliser le hub USB-C de la Xone:24C

Centraliser les périphériques

La Xone:24C intègre un hub USB-C alimenté. Allen & Heath indique qu’il peut servir à connecter des contrôleurs comme la série Xone:K ou d’autres périphériques audio/MIDI USB-C class-compliant. C’est pratique si tu veux réduire le nombre d’adaptateurs autour de l’ordinateur.

Dans un setup DJ hybride, tu peux par exemple connecter la console à l’ordinateur, puis ajouter un contrôleur MIDI pour les effets, les boucles, les decks supplémentaires ou certaines fonctions du logiciel. Cela rend le poste de travail plus lisible, surtout dans un home studio ou une régie mobile.

Vérifier compatibilité et alimentation

Tous les périphériques USB-C ne consomment pas la même énergie. Certains contrôleurs se contentent d’une alimentation bus. D’autres demandent plus de courant ou une alimentation dédiée. Avant un set, vérifie que ton périphérique est reconnu, stable et correctement alimenté.

Le hub simplifie le câblage, mais il ne remplace pas une préparation sérieuse. Si ton ordinateur, ton logiciel et ton contrôleur doivent travailler ensemble, teste la configuration complète. Pas seulement le câble. Tout le petit orchestre numérique.

Étape 14 : utiliser les commandes MIDI de la Xone:24C

Une fonction utile pour les mappings simples

La Xone:24C peut envoyer des messages MIDI depuis certaines commandes. Grâce notamment au Mini innoFADER, les commandes de filtre, les faders de canaux, les Cue et le bouton Master Insert In. Cette fonction peut servir à piloter des paramètres dans un logiciel DJ ou une DAW compatible.

Il faut toutefois garder une idée claire : la Xone:24C ne devient pas un contrôleur DJ complet. Elle reste d’abord une console de mixage. Le MIDI permet d’ajouter des interactions avec le logiciel, pas de remplacer une surface dédiée avec pads, écrans ou encodeurs spécialisés.

Mapper sans surcharger

Pour commencer, mappe des fonctions simples : activation d’un effet, contrôle d’un paramètre, déclenchement d’un cue, fonction de transport ou action liée au crossfader. Évite de tout assigner dès le premier jour. Un mapping trop chargé devient vite difficile à mémoriser en live.

Le bon mapping est celui que tu peux utiliser sans regarder un tableau. Il doit suivre ton geste naturel. Si une commande audio devient aussi une commande MIDI, assure-toi que cela ne crée pas de confusion pendant le mix.

Étape 15 : éviter les erreurs courantes

Les erreurs de branchement

La première erreur consiste à confondre PHONO et LINE. Une platine vinyle classique va dans PHONO. Un lecteur média, une groovebox ou une sortie ligne va dans LINE. La deuxième erreur concerne les masses de platines. Si tu entends un ronflement, vérifie d’abord ce point avant d’accuser la console, le disque, la Lune ou le voisin.

Autre erreur fréquente : utiliser des câbles fatigués. En DJing, un câble peut fonctionner parfaitement chez toi et se mettre à craquer dès qu’il est légèrement déplacé. En prestation, garde toujours quelques câbles fiables en secours.

Les erreurs de réglage

Pousser les gains trop fort réduit la marge et fatigue le mix. Utiliser trop de résonance sur le filtre peut rendre le son agressif. Activer le Master Insert sans appareil correctement branché peut perturber le trajet audio. Sur la Xone:24C, oublier le driver ASIO sous Windows ou choisir le mauvais mode USB peut bloquer l’audio ou le routing.

La bonne méthode reste la même : tester chaque étape séparément. D’abord le signal des sources. Ensuite les niveaux. Puis le filtre. Puis l’effet externe. Enfin l’ordinateur, si tu utilises la Xone:24C. Un setup fiable se construit par couches, pas en branchant tout d’un coup avec l’espoir que la fée USB fasse le ménage.
