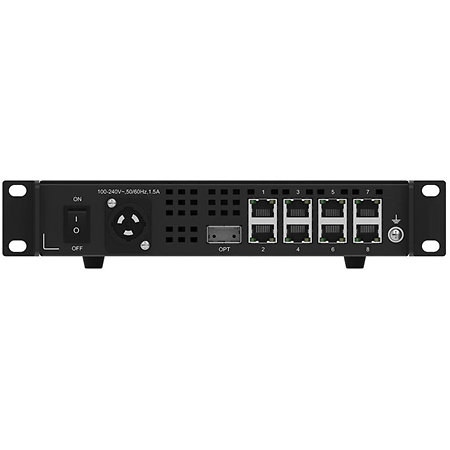

Novastar - CVT8-5G-S

Le NovaStar CVT8-5G-S permet de transporter les données d’un système d’affichage LED sur une longue distance tout en simplifiant leur redistribution à proximité de l’écran. Son principe est simple : un seul lien fibre optique transporte les données jusqu’au convertisseur, qui les répartit ensuite sur huit sorties Ethernet 5G. Cette architecture permet de remplacer plusieurs longues liaisons réseau par une liaison fibre unique entre les différents points de l’installation.

Le modèle CVT8-5G-S utilise une transmission fibre monomode et accepte un débit optique allant jusqu’à 40 Gbit/s. Le module optique fourni fonctionne sur une longueur d’onde de 1310 nm et permet une transmission pouvant atteindre 10 km. Le raccordement s’effectue avec une fibre monomode double cœur de type OS1 ou OS2 et des connecteurs LC. Les modules SFP peuvent par ailleurs être remplacés à chaud, ce qui facilite certaines opérations de maintenance ou d’intervention sur l’installation.

Du côté de l’affichage, les huit ports Ethernet assurent chacun une liaison jusqu’à 5 Gbit/s. Ils peuvent utiliser des câbles CAT6 d’une longueur maximale de 100 mètres, offrant ainsi une certaine liberté pour organiser les connexions entre le convertisseur et les équipements LED. Le CVT8-5G-S est conçu pour fonctionner directement avec les processeurs NovaStar de la série CX utilisant la plateforme 5G, notamment les CX40 et CX80.

L’appareil intègre également un port USB Type-B destiné au contrôle et à la mise à jour de son programme depuis un ordinateur équipé de NovaLCT. Des indicateurs en façade permettent de vérifier rapidement l’état de l’alimentation, du fonctionnement, de la liaison optique et des huit connexions Ethernet.

Son format a été étudié pour faciliter l’intégration dans une installation existante. Le CVT8-5G-S peut être utilisé horizontalement, suspendu ou monté en rack. Deux unités peuvent notamment être assemblées pour former un ensemble occupant une unité de rack 19 pouces. Avec ses 33 W de consommation et son châssis compact, il constitue une solution dédiée à la distribution de données LED sur longue distance.
