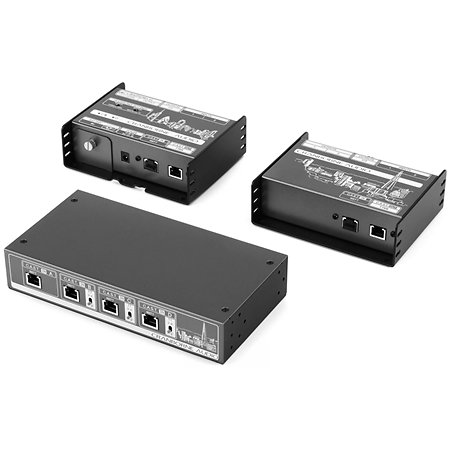

El C.A.S.T. Intro Bundle, de Cranborne Audio, es un conjunto de distribución de audio basado en el sistema C.A.S.T., diseñado para conectar diferentes partes, zonas o dispositivos de un estudio a través del concentrador N8 y los módulos N22 y N22H. El sistema completo permite conectar la sala de control y los espacios de grabación sustituyendo los tradicionales y voluminosos cables multipares por cables Cat 5e, 6 o 7, sin pérdida de señal, y simplifica la organización del cableado.
ARTÍCULO N° 124431
Presentación
El C.A.S.T. Intro Bundle de Cranborne Audio se integra en una configuración de estudio ya existente sustituyendo los cables multipares tradicionales por un sistema de transmisión de audio a través de cables de red estándar. Facilita la instalación de una red de audio mediante cable Cat 6 para conectar las diferentes zonas de trabajo del estudio.

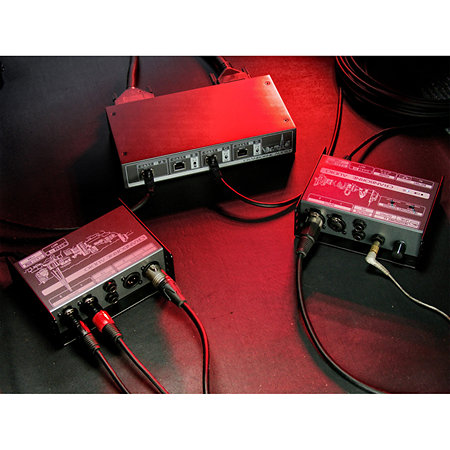

La arquitectura del sistema organiza el enrutamiento de audio del estudio a través del concentrador N8, estructurando los flujos entre la sala de control y las zonas alejadas. El trío formado por el N8, el N22 y el N22H estructura así el flujo de audio, ofreciendo puntos de entrada y salida repartidos por la red C.A.S.T. para una organización clara de las conexiones.
Este enfoque de distribución permite conectar espacios alejados de hasta 100 metros, al tiempo que se mantiene la continuidad de la señal, la estabilidad de la transmisión y la compatibilidad con instalaciones de audio profesionales. El sistema también mantiene la alimentación fantasma de 48 V en toda la red, incluso cuando los módulos se encuentran en salas separadas.
La arquitectura del sistema organiza el enrutamiento de audio del estudio a través del concentrador N8, estructurando los flujos entre la sala de control y las zonas alejadas. El trío formado por el N8, el N22 y el N22H estructura así el flujo de audio, ofreciendo puntos de entrada y salida repartidos por la red C.A.S.T. para una organización clara de las conexiones.
Este enfoque de distribución permite conectar espacios alejados de hasta 100 metros, al tiempo que se mantiene la continuidad de la señal, la estabilidad de la transmisión y la compatibilidad con instalaciones de audio profesionales. El sistema también mantiene la alimentación fantasma de 48 V en toda la red, incluso cuando los módulos se encuentran en salas separadas.
Características
Embalaje
la unidad
Color
Gris
Otras características
-
Cranborne Audio: Paquete de introducción C.A.S.T.
-
Conjunto de distribución de audio C.A.S.T.
-
.
-

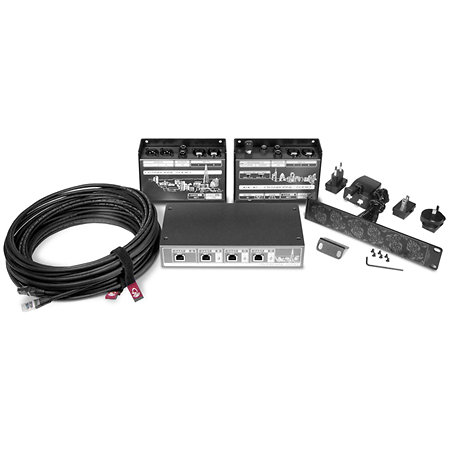

El paquete incluye:
-
Concentrador de distribución de audio C.A.S.T.: N8
-
Módulo de entrada y salida: N22
-
Módulo de entrada y salida + amplificador de auriculares: N22H
-
.
-
Uso:
-
Sustitución de cables XLR por un cable Cat 5e / 6 / 7 apantallado
-
Rutas de audio: totalmente simétricas (balanceadas) de alta calidad
-
Rendimiento de audio: amplificación de baja distorsión y ultra transparente
-
Integración en estudio mediante interfaces Cranborne Audio tipo 500R8 / 500ADAT
-
Compatibilidad con dispositivos: N22, N22H, Camden EC1, Camden EC2, etc.
-
Integración externa: compatibilidad con Camden EC2 a través de los puertos C.A.S.T. IN / OUT
-
Función de expansión: uso del N22 como expansor C.A.S.T. hacia una interfaz de audio
-
.
-
Concentrador de distribución de audio C.A.S.T.: N8
-
Funcionamiento totalmente pasivo
-
Rutas de audio: totalmente simétricas (balanceadas) de alta calidad
-
Canales C.A.S.T.: 4 canales de audio por conexión de red
-
Capacidad de enrutamiento: hasta 16 canales de audio a través de 4 unidades C.A.S.T.
-
Compatibilidad con dispositivos: N22, N22H, Camden EC1, Camden EC2, etc.
-
Compatibilidad con cables: Cat 5e, Cat 6 y Cat 7 apantallados
-
Reducción de la diafonía: rendimiento mejorado con Cat 6 y Cat 7
-
Enrutamiento: conmutadores de selección de salida en el panel frontal
-
Conexiones:
-

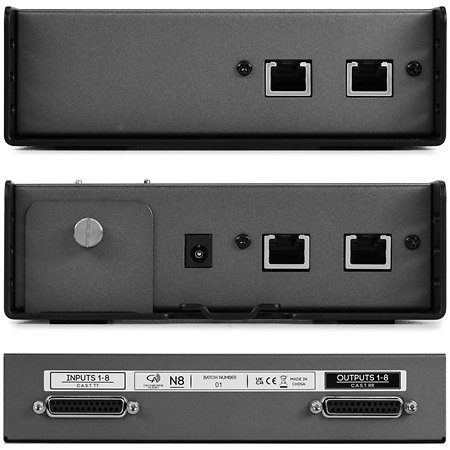

Entradas/salidas analógicas: 2x DB25 (Tascam)
-
Entradas/salidas digitales: 4x RJ45 C.A.S.T.
-
Distancia máxima: hasta 100 m
-
Compatible con alimentación fantasma de +48 V ⎓
-
Se suministra con:
-
2 cables Cat 6 de 10 m
-
Cierres de velcro
-
Kit de montaje en rack (OBDRK001)
-
Formato estándar de rack de 19"
-
.
-
Módulo de entradas y salidas: N22
-
Módulo autónomo de 4 canales
-
Tecnología de circuitos: transistores
-
Longitud máxima de transmisión: 100 m
-
Alimentación: funcionamiento totalmente pasivo
-
Alimentación fantasma: compatibilidad total con +48 V
-
Optimización: diafonía ultrabaja e integridad máxima de la señal
-
Conexiones:
-
Entradas/salidas digitales: 2x RJ45
-

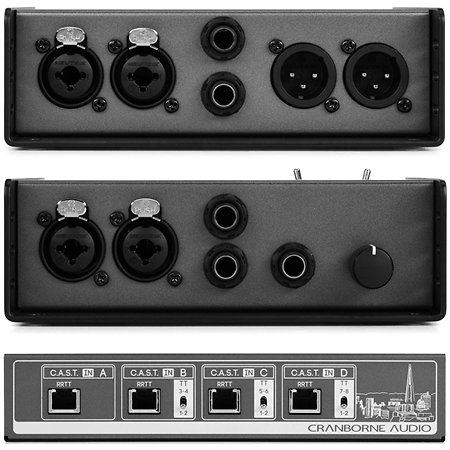

Entradas: 2x combo XLR / jack de ∅6,35 mm
-
Salidas: 2x XLR + 2x jack de ∅6,35 mm
-
.
-

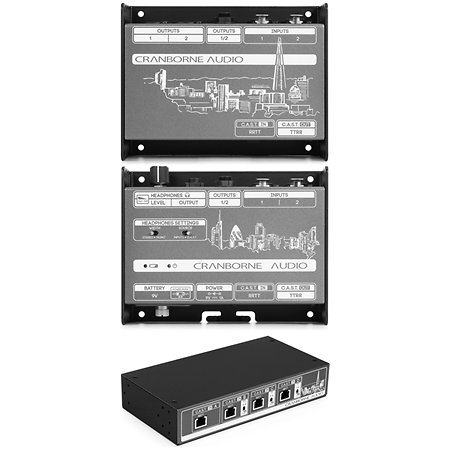

Módulo de entradas y salidas + amplificador de auriculares: N22H
-
Controlador de monitorización
-
Tecnología: transistores
-
Número de canales: 2
-
Respuesta en frecuencia: 250 kHz (-1 dB)
-
Relación señal/ruido: -97,5 dB
-
Dinámica: 116,5 dB
-
Nivel de entrada máximo: +28 dBu
-
Distorsión armónica total (THD): < 0,0009 % a +6 dBu
-
Amplificador de auriculares: basado en el diseño del 500R8
-
Conexiones:
-
Entradas/salidas digitales: 2x RJ45
-
Entradas: 2x combo XLR / jack de ∅6,35 mm + 2x jack de ∅6,35 mm
-
Salida de auriculares: jack TRS de ∅6,35 mm
-
Modos de funcionamiento: High Power y Low Power
-
Alimentación: pila de 9 V o adaptador de 9 V ⎓ (polo negativo en el centro)
-
Indicador: LED de batería baja (umbral de 6,8 V)
-
Montaje en pie de micrófono mediante rosca de 3/8"
Para saber más...
Algunos detalles sobre los diferentes módulos del C.A.S.T. Intro Bundle de Cranborne Audio:
El concentrador N8 organiza la distribución de las señales de audio agrupando entradas y salidas para una gestión centralizada de la red del estudio. Constituye el punto de distribución principal del sistema.

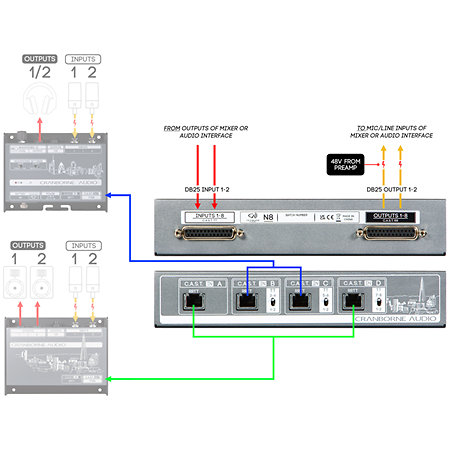

Sus conexiones DB25 permiten convertir y distribuir las señales a cuatro puertos C.A.S.T., lo que facilita la conexión entre varios espacios sin necesidad de recurrir a los clásicos multipares XLR. Esta organización centralizada simplifica el cableado y estructura la red de audio del estudio.
El N22 actúa como punto de extensión pasivo para micrófono y línea, lo que permite conectar fuentes de audio a la red C.A.S.T. sin modificar el flujo analógico inicial. Garantiza la entrada y salida de señales analógicas en el sistema a través de cables de red estándar.
De este modo, los módulos N22 y N22H gestionan las señales de audio de entrada y salida a través de Cat 6, al tiempo que mantienen una transmisión estable y adaptada a las infraestructuras de audio modernas.
El N22H también garantiza la entrada y salida de señales analógicas en el sistema C.A.S.T., al tiempo que integra una función adicional de monitorización. Con esta unidad, el sistema incorpora un amplificador de auriculares de la serie 500R8, lo que permite una escucha directa.
Al igual que el N22, se basa en la transmisión a través de cables de red estándar, lo que garantiza la estabilidad de la señal y la integración en entornos de estudio profesionales, al tiempo que añade una solución de monitorización integrada.
El concentrador N8 organiza la distribución de las señales de audio agrupando entradas y salidas para una gestión centralizada de la red del estudio. Constituye el punto de distribución principal del sistema.
Sus conexiones DB25 permiten convertir y distribuir las señales a cuatro puertos C.A.S.T., lo que facilita la conexión entre varios espacios sin necesidad de recurrir a los clásicos multipares XLR. Esta organización centralizada simplifica el cableado y estructura la red de audio del estudio.
El N22 actúa como punto de extensión pasivo para micrófono y línea, lo que permite conectar fuentes de audio a la red C.A.S.T. sin modificar el flujo analógico inicial. Garantiza la entrada y salida de señales analógicas en el sistema a través de cables de red estándar.
De este modo, los módulos N22 y N22H gestionan las señales de audio de entrada y salida a través de Cat 6, al tiempo que mantienen una transmisión estable y adaptada a las infraestructuras de audio modernas.
El N22H también garantiza la entrada y salida de señales analógicas en el sistema C.A.S.T., al tiempo que integra una función adicional de monitorización. Con esta unidad, el sistema incorpora un amplificador de auriculares de la serie 500R8, lo que permite una escucha directa.
Al igual que el N22, se basa en la transmisión a través de cables de red estándar, lo que garantiza la estabilidad de la señal y la integración en entornos de estudio profesionales, al tiempo que añade una solución de monitorización integrada.
