Novastar - CVT10 Pro-S

Le CVT10 Pro-S intervient à un endroit bien précis de la chaîne LED : celui où les données doivent quitter une régie ou un processeur pour parcourir une distance importante avant de rejoindre les panneaux. Plutôt que de faire circuler plusieurs liaisons réseau sur une longue distance, ce convertisseur regroupe les données sur une liaison fibre optique, puis les redistribue localement vers les différents éléments de l’écran.

Son architecture repose sur deux ports optiques 10G équipés de modules interchangeables à chaud. Le port OPT1 constitue la liaison principale tandis qu’OPT2 peut servir de secours, permettant de disposer d’un chemin alternatif pour la transmission. Dans sa version Pro-S, le convertisseur utilise de la fibre monomode et peut atteindre une distance de transmission de 10 km avec une liaison adaptée. Les modules optiques travaillent à 1310 nm et acceptent les fibres OS1 ou OS2 en double cœur.

À l’autre extrémité de la conversion, dix ports Ethernet Gigabit permettent de récupérer les différents flux destinés aux panneaux LED. Le CVT10 Pro-S peut fonctionner dans les deux sens : convertir un signal optique en sorties Ethernet ou regrouper des flux Ethernet pour les transporter sur fibre. Il peut donc être utilisé avec différents processeurs NovaStar et dans des architectures où le processeur ne dispose pas directement des sorties fibre nécessaires.

Le boîtier a également été pensé pour des conditions d’installation plus difficiles que celles d’une baie informatique classique. Son indice IP65 protège l'appareil contre la poussière et les projections d’eau lorsque les protections prévues sont correctement fermées et que les connexions sont réalisées conformément aux conditions d’utilisation. Cette conception permet notamment de rapprocher le convertisseur de la scène ou de l’écran dans certaines configurations temporaires en extérieur.

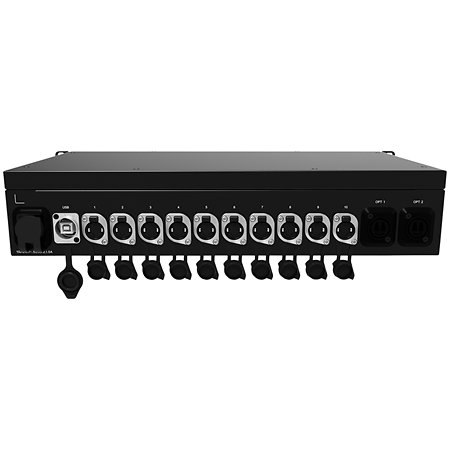

Avec son format rack 19" de 2U, ses connecteurs etherCON et son alimentation PowerCON, le CVT10 Pro-S peut aussi être intégré dans une infrastructure de tournée ou un système fixe. Il ne traite pas l’image lui-même : sa fonction est de rendre la distribution des données plus pratique, plus longue distance et mieux adaptée à l’organisation physique de l’installation.
