Novastar - Card OUT 4x Fibre (10G) - H Series

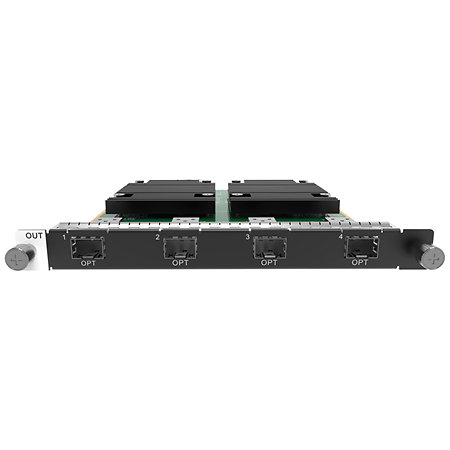

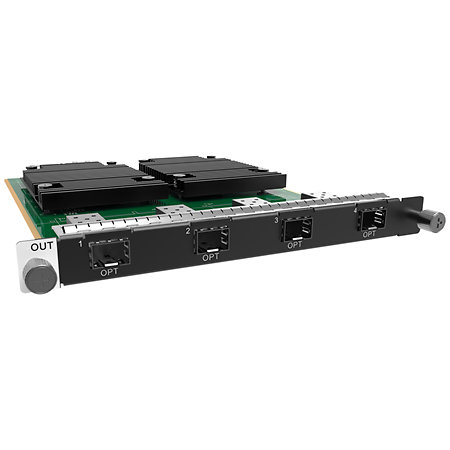

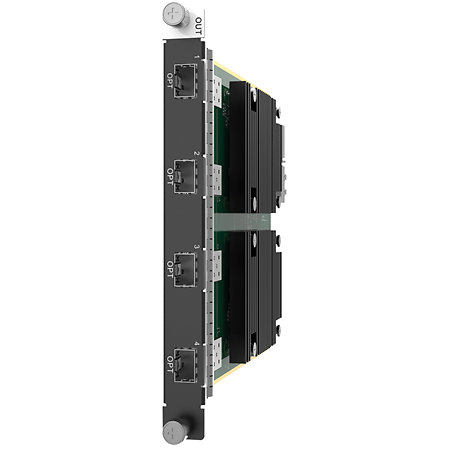

La carte émettrice Novastar Card OUT 4x Fibre (10G) - H Series intervient sur la partie distribution d’un système vidéo LED équipé d’un châssis de la série H. Elle transforme les capacités de sortie du processeur en quatre liaisons optiques distinctes, permettant d’acheminer les données vers différents points d’un mur LED ou vers des convertisseurs fibre comme les CVT10S et CVT4KS.

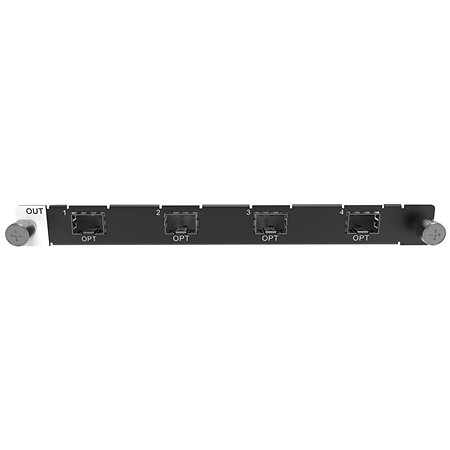

Chaque port OPT dispose d’une interface SFP+ 10G et peut transporter jusqu’à 5,2 millions de pixels avec un traitement en 8 bits. Les quatre sorties réunies portent ainsi la capacité maximale de la carte à 20,8 millions de pixels. La prise en charge du traitement jusqu’à 10 bits permet également de conserver une profondeur de couleur supérieure lorsque la configuration vidéo l’exige.

L’intérêt de cette architecture réside aussi dans la possibilité de gérer chaque liaison séparément. Une sortie peut être utilisée comme port indépendant, mais également configurée pour réaliser une copie ou assurer une fonction de sauvegarde. Cette souplesse permet d’adapter la distribution des signaux à l’organisation du système et de prévoir des chemins alternatifs lorsque plusieurs équipements doivent être alimentés en données.

La carte de sortie novastar accepte les modules optiques destinés aux transmissions monomode comme multimode. Avec les modules appropriés, les données peuvent parcourir jusqu’à 10 km, ce qui permet de dissocier physiquement la régie, le processeur et les zones d’affichage sans multiplier les longues liaisons cuivre.

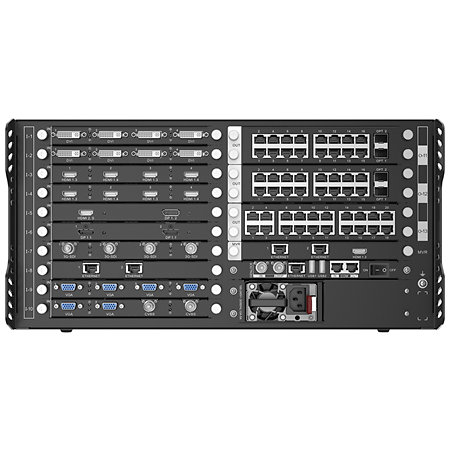

Conçue pour les commutateurs de murs vidéo NovaStar H2, H5, H9 et H15, la Card OUT 4x Fibre s’intègre directement dans un emplacement de carte de sortie du châssis. Les quatre modules SFP+ 10G monomode sont fournis et préinstallés, ce qui permet de disposer immédiatement des interfaces optiques nécessaires à la mise en œuvre de la liaison.
