Novastar - CVT10-M

Tous les systèmes LED n’ont pas besoin d’une liaison fibre sur plusieurs kilomètres. Dans de nombreuses installations, la distance à franchir reste de quelques dizaines ou centaines de mètres, mais le passage par fibre permet malgré tout de simplifier le câblage et de séparer physiquement différentes parties du dispositif. Le CVT10-M répond à ce type de configuration en utilisant une fibre multimode pour transporter les données d’un ensemble de connexions réseau.

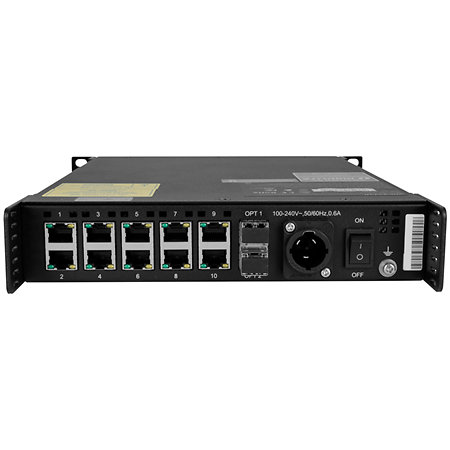

Son architecture est organisée autour de deux interfaces optiques 10G et de dix ports Ethernet Gigabit. Dans un sens, le signal reçu sur la fibre est réparti vers les sorties réseau afin d’alimenter les différents éléments situés en aval. Dans l’autre, les ports Ethernet peuvent être utilisés pour rassembler les données avant leur transport sur fibre. Le convertisseur peut ainsi prendre place à différents endroits de la chaîne, selon la manière dont le système LED est construit.

Le choix du multimode constitue ici un élément important. Avec des fibres OM3 ou OM4 à double cœur et des modules fonctionnant à 850 nm, la portée atteint 300 mètres. Cette distance correspond notamment à des configurations où le processeur, la régie et les écrans sont installés dans des zones distinctes d'une même salle, d'un événement ou d'un site technique. La fibre permet alors de limiter la quantité de câbles réseau courant sur la distance principale, tout en conservant des connexions Ethernet classiques à proximité des équipements.

Le CVT10-M dispose de deux modules SFP 10G installés en usine et remplaçables à chaud. OPT1 assure la liaison principale tandis qu’OPT2 peut être utilisé comme secours. Cette organisation apporte une solution de redondance sans modifier la distribution Ethernet située de l'autre côté du convertisseur.

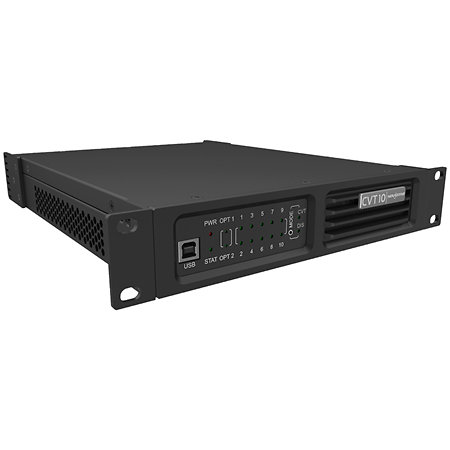

L'un de ses atouts réside également dans son intégration physique. Le châssis peut être installé seul, suspendu ou posé horizontalement, mais les accessoires fournis permettent aussi de l'associer à un autre CVT10 pour former un ensemble occupant seulement 1U dans un rack 19 pouces. Le montage peut donc être adapté à une régie fixe comme à un équipement préparé pour le transport et le déploiement sur différents sites.
